Комплект из 8 зарядных станций Pandora Wall-E и 2 зарядных станций Pandora Tetra 80

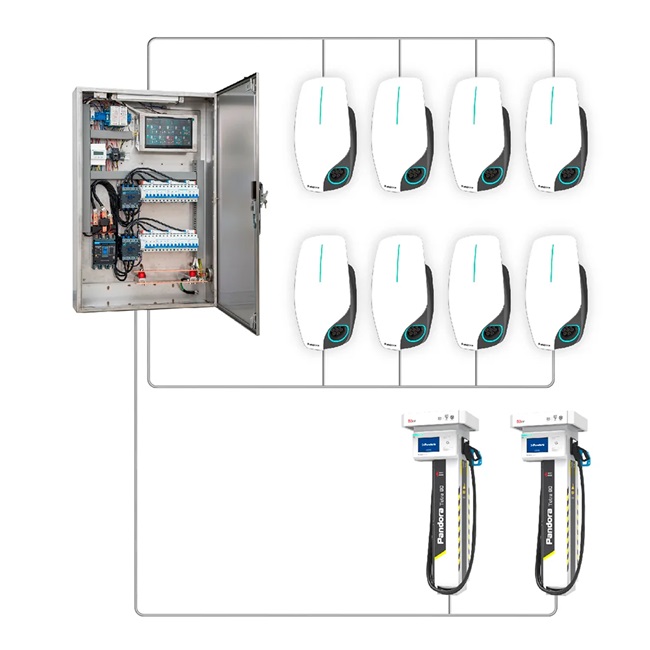

Комплект 8 зарядных станций Pandora Wall-E (AC 22 кВт) и 2 зарядных станций Pandora Tetra 80/22 с щитом балансного регулирования и распределения мощности.

• шкаф распределения и регулирования мощности на 8 портов 3х32А + 2 порта 3х100А
• 8 станций Wall-E home
• 2 станции Pandora Tetra 80

Комплект предназначен для комплексного решения по оснащению объекта зарядными станциями всех типов – как для зарядки переменным током (AC) до 22кВт при длительной стоянке электромобиля, так и для быстрого заряда постоянным током (DC) мощностью до 80кВт.

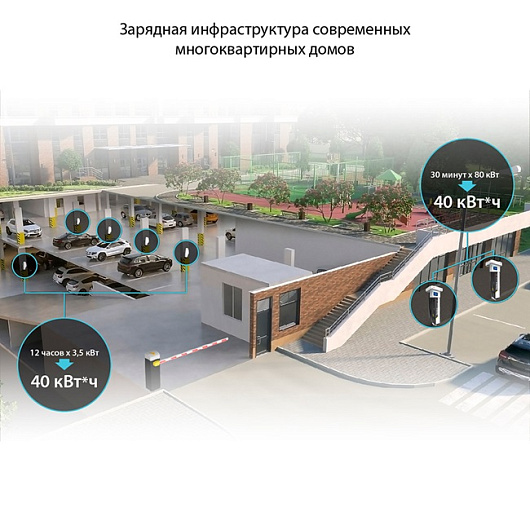

Решение подойдет для любого объекта, особенно для уровня объектов бизнес-класса и выше, - паркингов многоквартирных домов, офисных или торгово-развлекательных центров, - с функциями ограничения мощности и интеллектуального распределения доступной мощности между зарядными станциями. Решение крайне удобно для любых потребностей автовладельца, в зависимости от наличия времени чтобы пополнить заряд – срочно, в течение 30-40 минут, для оперативной поездки, или в плановом режиме за 4-6 часов.

Комплект позволяет оснастить 8 парковочных мест универсальными зарядными станциями переменного тока PandoraWall-E - для заряда любого электромобиля или PHEV-гибрида, а также установить две быстрых зарядных станции PandoraTetra 80/22, каждая из которых может заряжать одновременно 2 электромобиля (заряд по DC + заряд через AC розетка Type 2), и таким образом добавить еще 4 парковочных места с возможностью заряда электромобилей, итого – 12 мест. Комплект предусматривает как монтаж в уже готовый объект с использованием имеющейся мощности, так и в проектируемые здания/паркинги с возможностью предусмотреть дополнительную мощность.

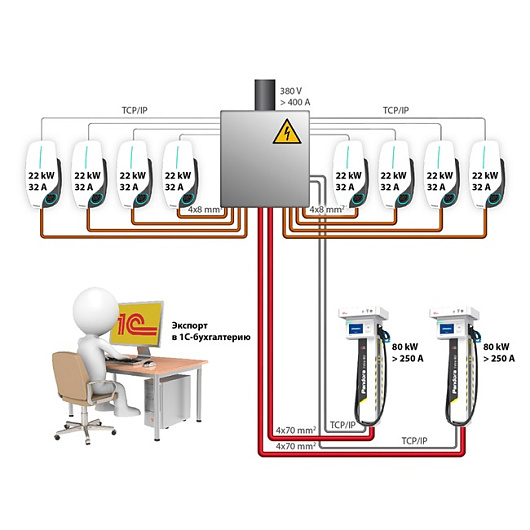

Данный комплект решает проблему перегрузок питающей сети из-за неравномерности нагрузки путем индивидуального регулирования мощности на каждую зарядную станцию. Каждая станция Wall-E и Tetra 80 соединяется с щитом балансного регулирования не только силовым кабелем, но и PCP/IP информационным кабелем с разъемами RJ45, присоединяется к коммутатору и далее к микрокомпьютеру, который для удобства обслуживания и диагностики имеет сенсорный экран управления и мониторинга непосредственно внутри щита.
Помимо этого, предусмотрен режим удаленного мониторинга и управления, где диспетчер в режиме реального времени на экране своего компьютера сможет контролировать параметры каждой зарядной станции, включать и выключать её при необходимости.

Электроустановочное оборудование щита защищает каждую станцию от перегрузок по линии 380V, а также имеет возможность дистанционного аварийного (сервисного) отключения по команде оператора или по сигналу автоматической системы предупреждения пожарной опасности или пожаротушения.

В комплект поставки входит:

• 8 шт. AC 22кВт станций Pandora Wall-E (Home Edition)
• 2 станции PandoraTetra 80/22
• 1 шт. щит балансного регулирования и распределения мощности на 8 портов 3х32А + 2 порта 3х100А
• документация на типовую схему подключения

• Тип тока: AC
• Мощность: 22 кВт

• Входное напряжение - 380В±10%;
• Максимальный входной ток - 400А;
• Род тока - трехфазный переменный;
• Номинальная частота - 50Гц;
• Вид системы заземления - TN-S, TN-C-S;
• Условия эксплуатации по ГОСТ 15150-69 - У2;
• Степень защиты - до IP42;
• Сопротивление изоляции - более 1МОм;
• Четыре группы силовых выходов для подключения ЗС, управляемых от встроенного сервера;
• Кол-во силовых выходов для для подключения ЗС Wall-E - 8шт;
• Кол-во силовых выходов для для подключения Tetra - 2шт;
• Максимальный ток одного силового выхода для подключения ЗС Wall-E - 40А;
• Максимальный ток одного силового выхода для подключения ЗС Tetra - 120А;
• Вход для подключения приемо-контрольного охранно-пожарного блока;
• Интерфейс портов управления зарядными станциями - Ethernet;
• Количество портов управления зарядными станциями - 10;
• Встроенный счетчик электроэнергии;
• Интерфейс порта для подключения внешнего счетчика электроэнергии - RS485 Modbus;
• Защита силовых выходов от перегрузки по току;
• Кнопка аварийного отключения.
