Система контроля слепых зон на микроволновых радарах SteelMate BS-D-01

Система контроля слепых зон на основе микроволновых радаров 79Ггц

Зеркала заднего вида позволяют лишь в общих чертах контролировать обстановку сзади и по бокам автомобиля из-за ограниченности обзора

Представьте, что за вами движется автомобиль, который решил обогнать вас по соседней полосе справа или слева. Вы его видите в зеркало заднего вида, которое находится на лобовом стекле, а после перестроения автомобиль становится виден в соответствующее боковое зеркало

По мере приближения к вашей машине этот автомобиль выходит из поля зрения зеркала заднего вида и переходит в поле бокового зрения водителя. Но это происходит не сразу: вначале автомобиль «теряется» из зеркала заднего вида и некоторое время вы не можете его видеть ни в зеркало, ни боковым зрением, и только после этого попадает в поле вашего бокового зрения. То расстояние, в котором автомобиль становится невидимым, и называется «слепой» зоной

Система предупреждает об опасном сближении с помощью индикаторов, расположенных рядом с зеркалами и реагирует только на приближающиеся автомобили.

МИКРОВОЛНОВЫЕ РАДАРЫ

• Работают в микроволновом диапазоне.

• Устанавливаются без отверстий в заднем бампере: они просто
клеятся на двусторонний скотч с внутренней стороны.

• Разъемы подключения влагозащищенные.

• Легкие и миниатюрные, степень влагопылезащищенности IP67.

• Широкий сектор видимости в горизонтальной плоскости – 120°.

• Обнаружение объектов с 5 метров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Рабочая частота:  77-81 gHz
• Рабочая температура:   от -40°С до +85°С
• Температура хранения:   от -40°С до +85°С
• Степень защиты:   IP67
• Дистанция обнаружения (max):    5м
• Погрешность измерения:   ±5см
• Высота установки:   45-65см
• Вес радара:   23,4гр

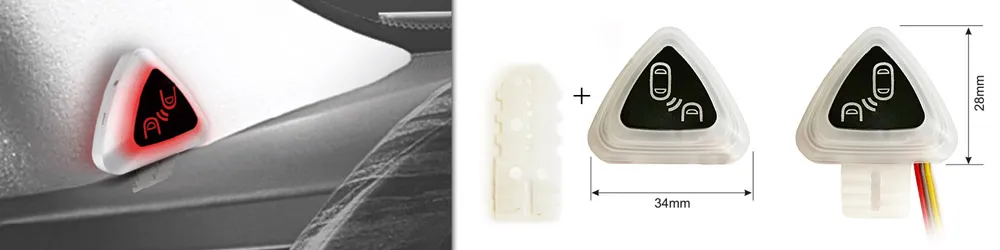

ПРЕДУПРЕДИТЕЛЬНЫЕ ИНДИКАТОРЫ

• Легко устанавливаются в салоне автомобиля.

• Совмещает в себе световое и звуковое предупреждение.

• При включении поворотника в сторону объекта в «слепой» зоне
к световому предупреждению добавится еще и звуковое.

• Звуковое предупреждение отключаемое (кнопка на индикаторе).

• Два режима яркости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Звуковая частота сигнала: 1.0kHz ± 0.1 kHz
• Громкость сигнала (max): 70dB (10см)
• Рабочая температура:   от -30°С до +85С°
• Температура хранения:   от -40°С до +85°
• Режим яркости:  день/ночь
• Тип индикации:   световой/  световой+звуковой

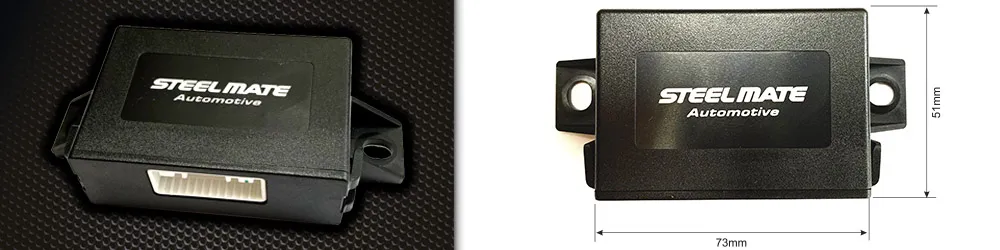

СИСТЕМА

• Работает на основе эффекта Доплера - реагирует только на
приближающиеся объекты.

• Самодиагностика.

• Широкий рабочий диапазон температур от -40°С до +85°С.

• Благодаря широкому диапазону рабочего напряжения (9-30V),
подходит для автомобилей с бортовым питанием 12/24V.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон рабочего напряжения:   DC 9-30V
• Ток потребления (max):   300mA (система в сборе)
• Рабочая температура:   от -40°С до +85°С
• Температура хранения:   от -40°С до +85°С

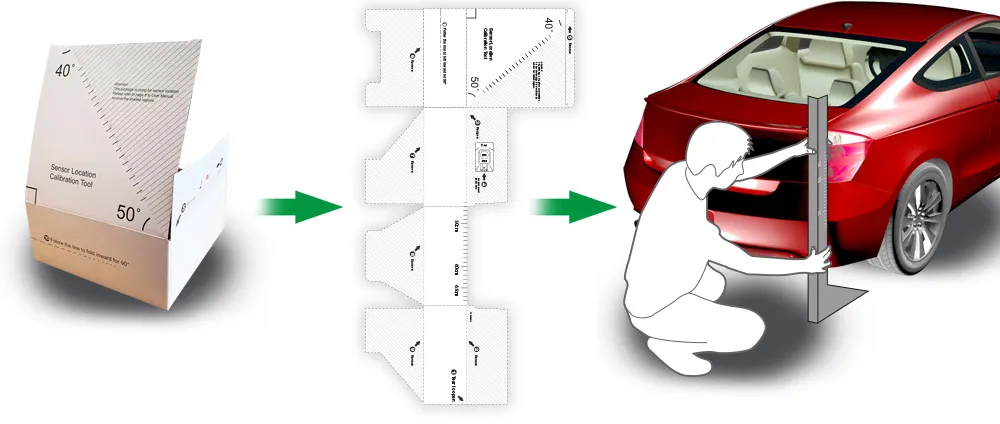

ШАБЛОН

• Все необходимое для монтажа есть в комплекте.
• Установочный шаблон для монтажа радаров собирается из внутренней коробки.
• Магнитная метка для точного положения радаров.
