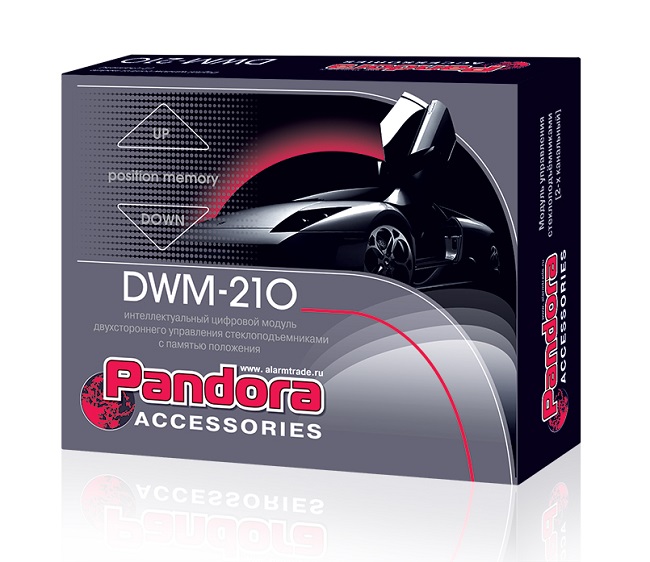

Модуль стеклоподъемника Pandora DWM 210

Модуль предназначен для последовательного управления двумя электростеклоподъемниками (далее стеклоподъемниками) в двух направлениях – на открытие и закрытие стекол, при условии наличия в автомобиле установленных электроприводов. Управление модулем производится от расположенных в салоне кнопок управления “Вверх” (закрытие) или “Вниз” (открытие), от системы охранной сигнализации при постановке и снятии с охраны. Управление модулем может осуществляться от сигнала, формируемого автомобильной сигнализацией или другим устройством при постановке на охрану или закрытии замков дверей, и при снятии сигнализации с охраны, открытии замков дверей. Для чего предусмотрены универсальный (+/-) и цифровой запускающие входы. Так же при совместной работе с автосигнализациями модельного ряда Pandora DeLuxe, Pandora DXL, возможно управление модулем стеклоподъёмников кодированным сигналом. Данная модель модуля управления стеклоподъемниками сочетает в себе высокую надёжность, максимальную простоту и удобство использования. Модуль не оказывает влияния на работу штатной системы управления стеклоподъёмниками, в случае отключения питания модуля коммутация цепей штатной системы не нарушается. Модуль устанавливается стационарно на автотранспортном средстве и подключается к штатной проводке с напряжением +12В и общим отрицательным выводом аккумуляторной батареи, соединенным на массу.

В модуле применены наиболее совершенные, на сегодняшний день, алгоритмы определения положения и управления движением стекол. Одновременно контроль ведётся по времени, току потребления двигателей стеклоподъёмников, производится контроль и подсчёт оборотов на основании шума двигателей. Для штатной системы стеклоподъёмников модуль абсолютно прозрачен, что достигается за счет использования дополнительных реле с сухими контактами. В случае выхода модуля из строя это не окажет никакого воздействия на штатные системы.

Модуль запоминает положение стекла при постановке под охрану автомобиля. При снятии с охраны, модуль вернёт стёкла в прежнее положение. DWM-210 сопрягается с автосигнализациями Pandora DeLuxe и Pandora DXL управляясь по одному проводу расширенным протоколом.


Особенности:

•     автоматическое закрытие стекол при постановке автомобиля на охрану;
•     запоминание положения стекол при постановке автомобиля на охрану и автоматическое их открытие в прежнее положение при снятии автомобиля с охраны, если стоянка продолжалась не более 20 минут;
•     в дезактивированном состоянии модуль не оказывает никакого влияния на штатные цепи стеклоподъёмников;
•     управление движением стекол из салона автомобиля кратковременными нажатиями кнопок (система “в одно нажатие” – “one touch”);
•     быстрая остановка движущегося стекла нажатием любой кнопки управления стеклоподъёмниками;
•     автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна;
•     автоматическое отключение двигателей по превышению тока;
•     автоматическое отключение электродвигателя стеклоподъёмника при обрыве его троса;
•     автоматическое определение типа управляющих сигналов охранной сигнализации;
•     возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охран

Работа модуля:

Модуль может управляться сигналом как «положительной», так и «отрицательной» полярности (длительность запускающего импульса - не менее 500мс. (0,5сек.)), а так же кодовым сигналом. Полярность определяется спустя 1 секунду после подачи питания на модуль стеклоподъемников.Для этого необходимо присоединить управляющий вывод охранной системы соответственно к «Бело/красному» (поднятие стёкол) и «Белому» (опускание стёкол) выводу модуля. Длительность запускающего импульса должна быть не менее 500мс. (0,5сек.).

Стеклоподъемники включаются модулем последовательно, после подачи запускающего импульса: сперва водительская дверь, потом пассажирская, причем следующий канал включается после отработки предыдущего. Если стекло уже закрыто, то модуль сразу же переключится на следующий канал. Контроль закрытия осуществляется по электромагнитному шуму двигателя, причем если двигатель не останавливается (обрыв троса стеклоподъемника), то переключение на следующий канал произойдет принудительно через 8сек. В целях предотвращения повреждения элементов модуля и защиты электромоторов стеклоподъемников программа микроконтроллера модуля не запустит повторно цикл, если длительность импульса запуска превысит длительность отработки первого цикла.

В выключенном состоянии выводы каждого канала соединены следующим образом: «Оранжевый/Красный»-«Зеленый/Красный», «Оранжевый»-«Зеленый», «Синий/Красный»-«Желтый/Красный», «Синий»-«Желтый». При активации модуля цепь управления двигателем от кнопок разрывается, и мотор коммутируется к внутренним реле модуля. Цифровой выход («Серый») предназначен для управления дополнительными модулями стеклоподъемников, если требуется закрывать большее количество стекол или подсоединить другие устройства. На этом выходе появляется отрицательный импульс длительностью 500мс (0,5сек) , после отработки второго канала.

Модуль также имеет выход «СТАТУС» («Розовый»), на котором появляется отрицательный потенциал, на период включения модуля, который может использоваться, например, для временного отключения датчика удара (объема) автосигнализации, до закрытия стекол всех дверей и люков. Цифровой вход (AUX) («Серо/Красный») предназначен для управления модулем цифровым кодированным сигналом от других устройств: сигнализаций модельного ряда Pandora, другого модуля DWM210. Установка модуля: Модуль устанавливается в салоне автомобиля в удобном, защищенном от попадания влаги и пыли месте.

В соответствии со схемой подключения. При подключении следует обращать внимание на качество выполняемых соединений. Все жгуты по окончании монтажа должны быть тщательно заизолированы снаружи. Сквозь металлические переборки жгут должен проходить только через специальные резиновые втулки. На электрической схеме показано примерное подключение модуля.
