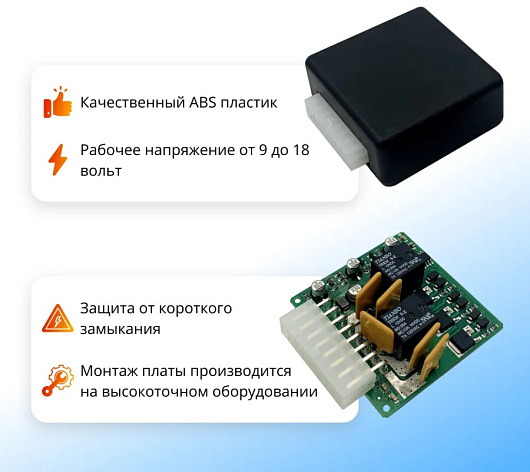

Модуль согласования фаркопа (смарт-коннект) Motodor

Модуль ( Смарт коннект ) предназначен для управления светотехникой сопряженного с автомобилем устройства через 7 контактную розетку (ISO 1724) без существенной нагрузки на бортовую сеть автомобиля.
Смарт коннект представляет собой пассивный элемент управляемый через штатные сигналы автомобиля а именно: стоп-сигнал, правый и левый указатели поворотов, габаритные огни правый и левый, противотуманный фонарь или лампа указателя заднего хода.
Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам, либо через специальную колодку штатно, расположенную на автомобиле ( если предусмотрено заводом изготовителем автомобиля ).
Модуль абсолютно не видим электронным системам автомобиля так как потребляет незначительное количество электрического тока (менее 10 мА).
Так же модуль не может повлиять на работоспособность штатных систем автомобиля так как ни при каких обстоятельствах не может передавать ни какой электрический ток в штатную систему автомобиля соответственно ни как не влияя на ее работоспособность.

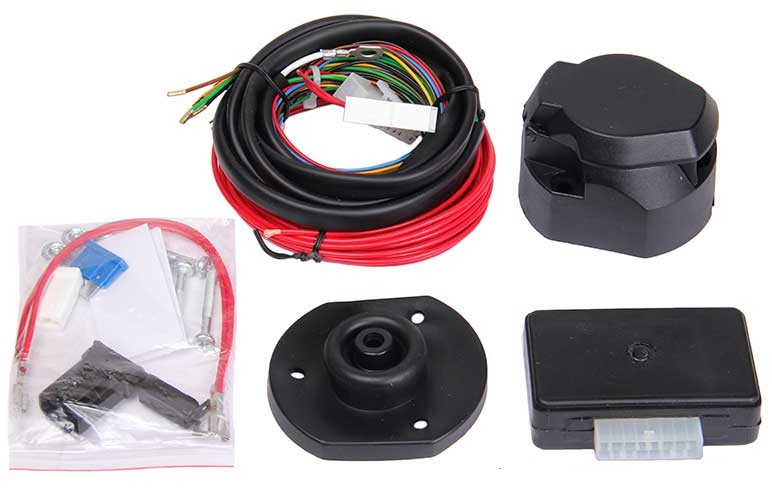

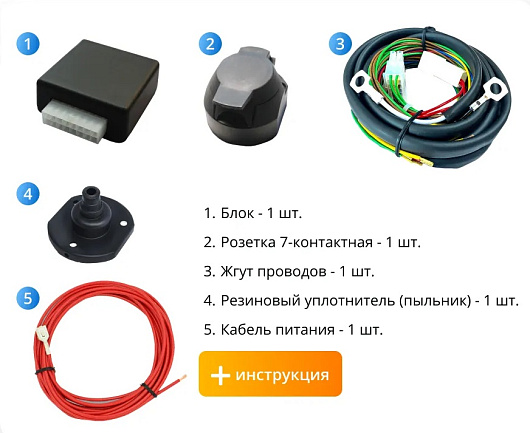

Модуль комплектуется, 7 контактной розеткой, жгутом проводов, монтажным комплектом, цветной инструкцией, и непосредственно сам блок.

Технические характеристики:

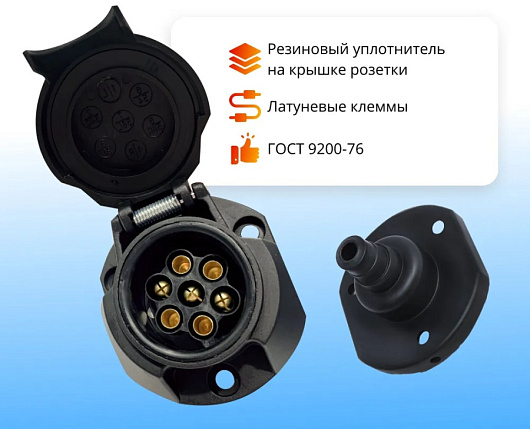

1) Розетка ТСУ 7 - контактная с защитным пыльником.

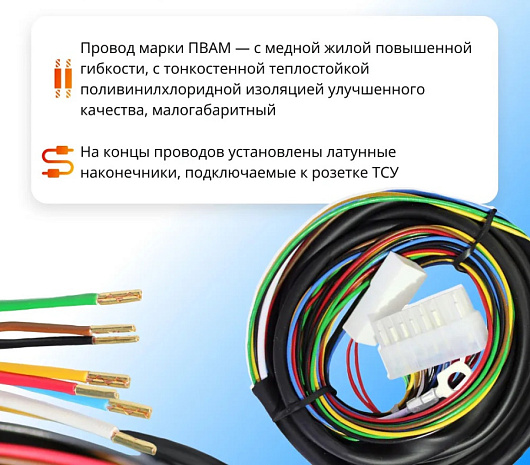

2) Материал проводников - Провода марки ПВАМ.
3) Сечение проводников, (цвет): Выходные сигналы: 6 проводов 0,5 мм2 (красный, синий, желтый, зеленый, коричневый, черный), 1 проводник 1,5 мм2 (белый), Входные сигналы: 6 проводов 0,35 мм2 (красный, синий, желтый, зеленый, коричневый, черный) Питание: 1 проводник 1,5 мм2 (красный).

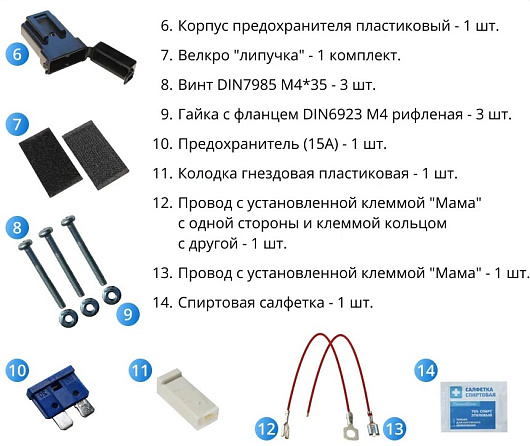

4)Обработка кабеля наконечниками: На концы проводов подключаемые к розетке ТСУ установлены металлические наконечники. На провод 1,5 мм2 (белый) установлена клемма-кольцо с внутренним диаметром 7,5 мм для установки под гайку М6 ("Масса"), Провод питания 1,5 мм2 (красный) установлен наконечник "мама".
5) Групповая изоляция проводов подключаемых к розетке ТСУ: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности, с внешним диаметром 10 мм.
